Λεπτομέρειες:
|
| Εφαρμογή: | Σύνδεση πηγών | Χρήση: | Λειτουργία διάτρυσης φρεατίων πετρελαίου & αερίου |
|---|---|---|---|
| Υλικό: | AISI 4130 | Επίπεδο παραγωγής: | PLS 3 |
| Κατηγορία θερμοκρασίας: | U | Πρότυπα: | API 6A |
| Όνομα προϊόντων: | Συναρμολογήσεις ελέγχου υψηλής ροής | Πίεση εργασίας: | 5000 PSI |
| Σύνδεση: | Νήμα/Ένωση | ||
| Υψηλό φως: | Συναρμολογήσεις πηγών AISI 4130,Συναρμολογήσεις πηγών API 6A,5000psi υποβρύχιο διασταυρώσεων γραμμάτων Τ αγκώνων |
||
Υποβρύχιο διασταυρώσεων γραμμάτων Τ αγκώνων υψηλών ακέραιο συναρμολογήσεων πηγών API 6A

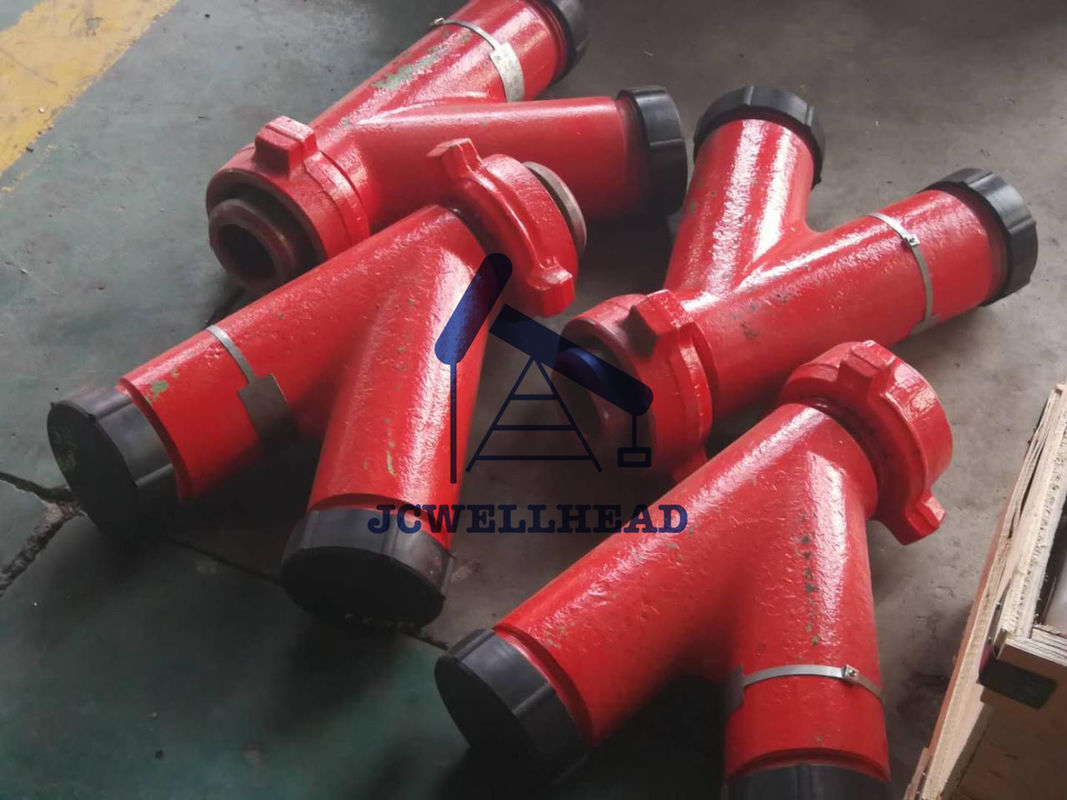

Υψηλές ακέραιες συναρμολόγηση και οι ενωμένες στενά συναρμολογήσεις χρησιμοποιούνται για σύνδεση πηγών στην εξυπηρέτηση ελέγχου υψηλής ροής. Οι υψηλές ακέραιες συναρμολογήσεις πηγών περιλαμβάνουν X-$L*Y Wye, τον αγκώνα, το γράμμα Τ, το σταυρό, την πλευρική επέκταση και Fishtails με το μέγεθος που κυμαίνεται από 2» σε 4» και πίεση από 3000psi ως 20000psi.
Οι ακέραιες συνδέσεις γίνονται από τον υψηλής αντοχής σφυρηλατημένο χάλυβα κραμάτων που είναι όλες υποβαλλόμενες σε θερμοθεραπεία για να ενισχύσουν τη μεταφέρουσα ικανότητα και να μακρύνουν τη ζωή υπηρεσιών. Μπορούν να έχουν τις άκρες ένωσης για τη γρήγορη και εύκολη σύνδεση με το διάφορο τσιμεντάροντας ή σπάζοντας εξοπλισμό, ή να έχουν έναν ενωμένο στενά συνδετήρα τελών που σχεδιάζεται σύμφωνα με την προδιαγραφή API. 6A.
Τύπος ακέραιων εξαρτημάτων σωλήνων πηγών
| Ακέραια συναρμολόγηση ελέγχου ροής πηγών | μέγεθος | εργασιακό περιβάλλον |
| Γράμμα Τ |
2» 3» |
42Mpa (6000psi) 70Mpa (10000psi) 105Mpa (15000psi) |
| Υ-γράμμα Τ | ||
| πολλαπλό γράμμα Τ | ||
| διαγώνιο γράμμα Τ | ||
| πολλαπλός σταυρός | ||
| ακέραια συναρμολόγηση |
2» ×3» 2» ×4» 3» ×4» |
Τελικός τύπος σύνδεσης: fig602-fig1002 fig602-fig1502 fig1002-fig1502 |
Διαταγμένες συναρμολογήσεις σωληνώσεων υψηλών πηγών
| SL. Αριθ. | ΣΤΟΙΧΕΙΟ | ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΥΛΙΚΟΥ |
| 1 | Ένωση σφυριών | 2» ένωση 1502 σφυριών, συγκόλληση στην αρσενική & θηλυκή σύζευξη |
| 2 | Ένωση κουταβιών | 2» 1502 κοινό, αρσενικό Χ θηλυκό NPS μη-αποσπάσιμο καρύδι κουταβιών, μήκος - 4 πόδια |
| 3 | Ένωση κουταβιών | 2» 1502 κοινό, αρσενικό Χ θηλυκό NPS μη-αποσπάσιμο καρύδι κουταβιών, μήκος - 6 πόδια |
| 4 | Βαλβίδα βουλωμάτων | 2» βαλβίδα βουλωμάτων 1502 αρσενική Χ θηλυκή (χαμηλή βαλβίδα ροπής) |
| 5 | Ένωση στροφέων Chiksan | 2» ένωση στροφέων 1502 Chiksan, αρσενικό θηλυκό Χ, ύφος 10 |
| 6 | Λαστιχένια σφραγίδα | 2» σφραγίδα ο-λάστιχου 1502 |
| 7 | 2.1/16» φλάντζα RTJ |
2.1/16» φλάντζα 5000psi RTJ Weldneck, (φλάντζα API 6A, χάλυβας άνθρακα A105) Sch-80, μέγεθος εξόδου: 2», υλική κατηγορία: CC, κατηγορία θερμοκρασίας: U, PSL2, PR2 |
| 8 | Μπουλόνι & καρύδι στηριγμάτων | Μπουλόνι στηριγμάτων (7/8» Χ 6.1/2») με 2 καρύδια για ανωτέρω φλάντζα 2.1/16 τη» 5000psi |
| 9 | Στόλισμα | Rx-24 στόλισμα δαχτυλιδιών για» φλάντζα 2.1/16 |
| 10 | 3.1/8» φλάντζα RTJ |
3.1/8» φλάντζα 5000psi RTJ Weldneck, (φλάντζα API 6A, χάλυβας άνθρακα A105) Sch-80, μέγεθος εξόδου: 3», υλική κατηγορία: CC, κατηγορία θερμοκρασίας: U, PSL2, PR2 |
| 11 | Μπουλόνι & καρύδι στηριγμάτων | Μπουλόνι στηριγμάτων (1.1/8» Χ 7.3/4») με 2 καρύδια για ανωτέρω φλάντζα 3.1/8 τη» 5000psi |
| 12 | Στόλισμα | Rx-35 στόλισμα δαχτυλιδιών για» φλάντζα 3.1/8 |
Περίπου πηγή JC
JC οι κατασκευές και ο προμηθευτής εργοστασίων εξοπλισμού πετρελαίου ο διάφορος εξοπλισμός πηγών τα μέρη για να καλύψουν τη διαφορετική απαίτηση σε λειτουργία υπηρεσιών πετρελαιοφόρων περιοχών. Ο εξοπλισμός πηγών προσαρμόζεται με στο API 6A και η πολλαπλή έμφραξης πηγών είναι σύμφωνα με την προδιαγραφή API16C, και ισχύω για την υψηλή πίεση και τις υψηλής θερμοκρασίας συνθήκες εργασίας.
Με τους μηχανικούς επαγγέλματος προσφέρουμε επίσης την υπηρεσία Ε&Α στους πελάτες που έχουν τις ειδικές απαιτήσεις στη λειτουργία διάτρυσης πετρελαιοφόρων περιοχών και λειτουργία παραγωγής. Ο κύριος καλά εξοπλισμός ελέγχου και πηγών όπως επόμενος:
*BOP: Μυτερό λαστιχένιο δακτυλιοειδές ΙΠ, σφαιρικό λαστιχένιο δακτυλιοειδές ΙΠ, ενιαίος κριός ΙΠ, διπλός κριός ΙΠ
* Εξοπλισμός πηγών: Χριστουγεννιάτικο δέντρο, εγκιβωτίζοντας κεφάλι, κρεμάστρα περιβλημάτων, κεφάλι σωληνώσεων, κρεμάστρα σωληνώσεων, εγκιβωτίζοντας στροφίο, στροφίο σωληνώσεων, σφιγκτήρας API, πλήμνη σφιγκτηρών API
* Βαλβίδα πηγών: Βαλβίδα πυλών, βαλβίδα έμφραξης, βαλβίδα αντεπιστροφής, βαλβίδα λάσπης, και μέρη βαλβίδων
* Προσαρμοστής πηγών: Στερεωμένη διπλάσιο φλάντζα προσαρμοστών, στροφίο πλήκτρων διαστήματος, στροφίο μετωπών, τρυπώντας με τρυπάνι στροφίο, weldneck φλάντζα, προσαρμοστής φλαντζών ένωσης
* Άλλα μέρη εξοπλισμού πηγών: Η ένωση σφυριών, αγκώνας, ένωση στροφέων, εμποδίζει το σταυρό, γράμμα Τ φραγμών,
* Πολλαπλή πετρελαιοπηγών: η πολλαπλή έμφραξης, σκοτώνει την πολλαπλή, εξεταστική πολλαπλή
